Монтаж фотоэлементов (датчиков для ворот)





Фотоэлементы или датчики для ворот относятся к устройствам безопасности, их основное предназначение – избежать закрывания створки ворот в момент нахождения в проеме препятствия (например, автомобиля, человека или другого предмета). Многие воспринимают фотоэлементы как средство от травматизма людей. Но это справедливо больше к автоматическим шлагбаумам, удар от опускающейся по инерции стрелы может привески к сотрясению мозга (если он есть). В случае откатных, распашных или секционных ворот мы не сталкивались со случаями травматизма, так как скорости движения створок не высокие (10-20см в секунду), да и усилие на двигателе обычно ограничивается платой управления, а некоторые модели имеют функцию обнаружения препятствий. Скорость настолько невысока, что Вы можете спокойно отойти, что бы не препятствовать движению ворот. На практике что бы попасть под движущиеся ворота, желательно специально лечь на пути их следования. Но даже в таком случае грамотно настроенная аппаратура по усилию не должна привести к травмам.
В принципе вся автоматика для ворот может работать как с фотоэлементами, так и без.  Так нужны ли они?
Нужны. Стоимость их невысока и не превышает двадцати-тридцати долларов. Представьте себе, что Вы вынуждено остановились в проеме ворот из-за препятствия, а ворота начали закрываться из-за включенной функции автоматического закрывания, случайного нажатия на кнопку пульта Вами или Вашими родственниками, коллегами. Как результат – поврежденное крыло, дверь или бампер, ремонт с покраской которого легко потянет на суму не меньше сотни долларов.
Подключить фотоэлементы совсем не сложно. Подключение производится согласно стандартной схемы подключения оборудования, которая предоставляется Вам при покупке. Один из фотоэлементов представляет собой передатчик (по сути – инфракрасный фонарик), а второй – приемник (инфракрасный). Передатчик подключается двужильным проводом к плате управления. Приемник имеет четыре или пять контактов, два из которых питание и два на прием и передачу сигнала от платы. При появлении препятствия инфракрасный луч разрывается и фотоэлемент через реле прерывает подачу минусового сигнала на плату. Для подключения датчиков для ворот лучше всего использовать многожильный провод в круглой оболочке сечением 0,5 или 0,75мм с разноцветными жилами, это поможет не спутать между собой провода (двухжильный для передатчика и четырехжильный для приемника). Не следует вместо четырехжильного использовать два провода по 2 жилы, так как очень часто даже специалисты путают между собой провода, что приводит к порче фотоэлементов или платы управления двигателем. Также не следует использовать более толстый провод- с ним неудобно работать, он не проходит в стандартные разъемы и высокий риск замыкания на контактной колодке фотоэлемента.

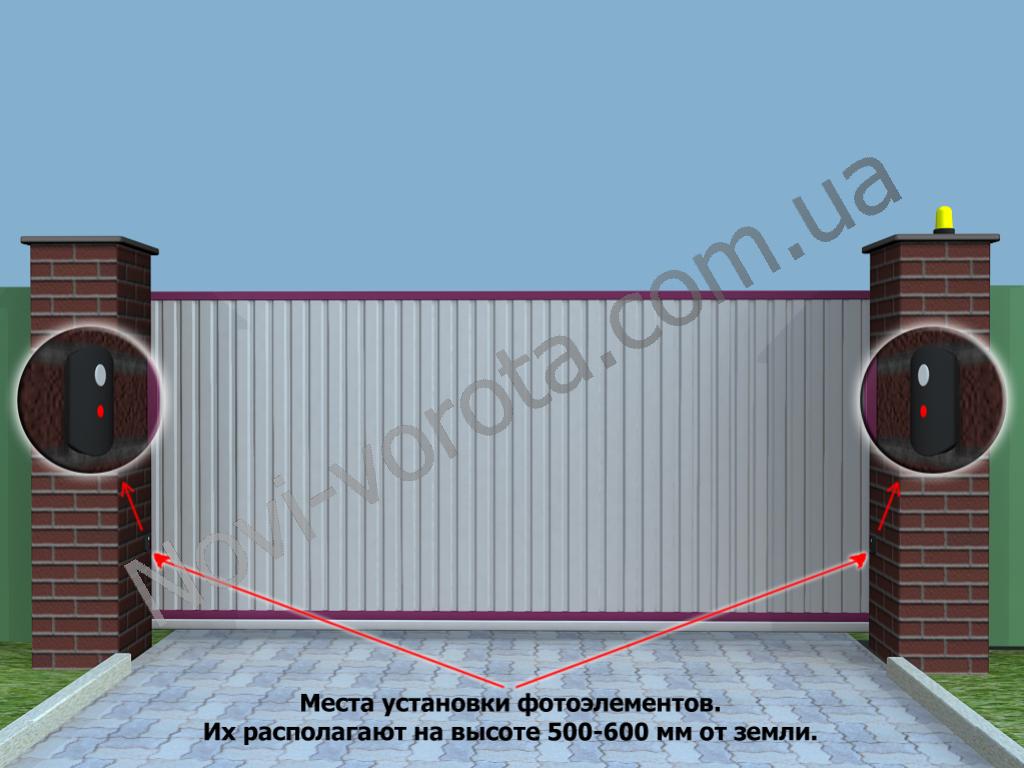

Где устанавливать датчики безопасности для ворот? Фотоэлементы могут размещаться как со стороны улицы, так и со стороны двора. Возможны варианты с установкой нескольких пар фотоэлементов (одни снаружи, другие внутри). Как правило, фотоэлементы безопасности устанавливают на высоте около 50 см (на высоте бампера).





Датчики для ворот также можно крепить как на несущих столбах, так и на отдельных металлических стойках, изготовленных из квадратной профильной трубы.



Вариант крепления фотоэлементов на кирпичном столбе, изготовленного из кирпича "рваный камень".




Монтаж фотоэлементов (датчиков для ворот) на металлическую стоечку.

Вариантов масса- все зависит от Вашей фантазии. Желательно, что бы фотоэлементы были размещены на одной высоте, смотрели «друг на друга». Нельзя допускать ситуации, когда один фотоэлемент установлен снаружи, а другой изнутри – тогда при движении ворот произойдет пересечение воротами инфракрасного луча и остановка или открытие ворот.


У Вас может возникнуть ситуация, когда при пересечении луча фотоэлементов откатные ворота закрываются (вместо открывания). Все дело в заводской настройке привода для откатных ворот – левосторонней или правосторонней. В таком случае необходимо изменить настройку (в зависимости от модели это делается выбором функции, микропереключателем или перебрасыванием проводов на двигателе и концевых выключателях). Как это делать - читайте в разделах Монтаж автоматики на откатные ворота и Монтаж автоматики на распашные ворота для конкретной модели электропривода.

Также для желающих автоматизировать распашные въездные ворота советуем устанавливать две пары фотоэлементов – одну за открытыми воротами, вторую – за закрытыми (это позволит избежать мертвой зоны, когда фотоэлементы на видят препятствия, стоящего на пути следования створки)

Ниже мы приведем фотографии и стандартные схемы подключения датчиков для ворот основных фирм - производителей автоматики.








Фотоэлементы Professional (GANT)












Фотоэлементы Came

Скачать схему подключения фотоэлементов Came











Фотоэлементы FAAC

Скачать схему подключения фотоэлементов FAAC









Фотоэлементы Doorhan

Скачать схему подключения фотоэлементов Doorhan
